Как установить выключатели? Как сделать это своими руками?
Установка выключателей — это важная часть электромонтажных работ, которая может быть выполнена самостоятельно.
В этой статье мы рассмотрим основные этапы установки, советы и рекомендации, которые помогут вам сделать это безопасно и качественно.
Подключение выключателя света: подготовка
Из этой статьи вы узнаете:
- устройство выключателя света
- какие инструменты и принадлежности вам понадобятся
- какие правила безопасности следует соблюдать
- какие типы проводов можно найти в электрощитке
- как подключить выключатель света к коробке
- в чем разница в подключении одинарного и двойного выключателя света
Приступая к работе, подготовьте все необходимые инструменты и внимательно прочитайте всю статью.
Важно понимать схему электропроводки выключателя света и четко представлять себе следующие шаги.
Не забывайте соблюдать правила безопасности.
Мы собрали практические советы, которые пошагово объясняют, как подключить выключатель света. Ответственность за конечный результат несете исключительно вы!
Необходимые инструменты и принадлежности
Список инструментов и принадлежностей:
- вольтметр или тестер напряжения,
- набор звездообразных отверток,
- электрические разъемы, если выключатель света устанавливается в данном месте впервые,
- плоская отвертка, если вы собираетесь разобрать старый выключатель,
- инструмент для зачистки проводов, плоскогубцы или острый нож для снятия изоляции,
- уровень, чтобы иметь возможность выровнять выключатель.
Безопасность превыше всего!
Прежде чем приступить к работе, найдите соответствующий выключатель в коробке предохранителей и отключите питание цепи, с которой вы собираетесь работать.
Чтобы быть абсолютно уверенным, проверьте провода тестером напряжения.
Позаботьтесь о том, чтобы у вас были хорошие условия для концентрации внимания и чтобы рядом не было маленьких детей или домашних животных.
Какие типы выключателей света существуют?
Когда электричество в домах только начинало набирать популярность, освещение обеспечивалось с помощью двухпозиционных переключателей, которые просто включали или выключали цепь освещения.
Они и сегодня используются в наших домах. Конечно, по мере развития электротехники и монтажных решений появились и более сложные выключатели.
Однополюсный переключатель
Стандартный одинарный выключатель работает очень просто, его еще называют-однополюсный выключатель.
В положении «выключено» он размыкает цепь (отключает данную лампу или ее узел от питающей электроустановки), а в положении «включено» механически соединяет питающую часть установки с цепью лампы.
Двойной выключатель
Стандартный двойной соединитель. Каждая клавиша отвечает за включение и выключение определенной группы электрических нагрузок.
Используется в основном для люстр — позволяет раздельно включать и выключать, например: три из пяти луковиц и две из пяти.
Конечно, ничто не мешает вам использовать выключатель для включения двух групп отдельных ламп (например, в гостиной один выключатель отвечает за освещение над столом, а другой — за общее освещение). Или лампы и механического вентилятора в ванной комнате.
Существует множество конфигураций и вариантов применения этого типа выключателя, которые зависят от предпочтений пользователя, а также от электропроводки в данном помещении.
Тройной выключатель
Выключатель, который может подключать и отключать не две, а три цепи, называется-тройной выключатель, он работает по тому же принципу, что и двойной.
Его часто используют в ванных комнатах — одна клавиша управляет верхним освещением, вторая — лампой над зеркалом, а третья — механическим вентилятором.
Лестничный выключатель
Лестничные выключатели обычно используются на лестницах и в длинных коридорах. Они работают парами — позволяют включать и выключать освещение из каждого из двух мест, где они установлены.
Их также часто используют в спальне — один у входа, другой у кровати. Более продвинутым вариантом являются двойные лестничные выключатели, которые представляют собой своего рода интеграцию лестничных выключателей с двойными.
Выключатели жалюзи
Выключатели жалюзи предназначены для управления рольставнями. Чаще всего это одинарные выключатели, которые позволяют открывать и закрывать рольставни в зависимости от положения кнопки.
Но бывают и двойные выключатели — тогда одна кнопка открывает, а другая закрывает рольставни. Стоит отметить, что кнопки также часто используются для управления жалюзи.
Накладные или скрытые выключатели — разница
Выключатели, которые мы видим внутри жилых или других хозяйственных помещений, обычно монтируются скрытым способом.
На стене видна только рамка с ключом или ключами, а весь механизм выключателя скрыт в коробке, установленной в стене, причем ее край находится заподлицо с поверхностью стены.
Механизм выключателя поверхностного монтажа вместе с ключом заключены в один корпус, как правило, герметичный.
Накладное оборудование обычно используется на открытом воздухе или внутри помещений, где по разным причинам монтаж осуществляется не под штукатурку, а на стены.
Как установить выключатели
Для переключателей требуются соответствующие проводные соединения. Неизолированные концы должны быть подключены к клеммам разъема таким образом, чтобы с одной стороны обеспечивалась возможность протекания тока, а с другой — защита элементов разъема и установки от коротких замыканий.
Зажимы используются для надежного закрепления концов проводов в разъемах и, в зависимости от серии и производителя, доступны в виде винтовых клемм или быстроразъемных соединений.
Винтовые клеммы обычно используются в экономичных сериях разъемов — они дешевле, но требуют больше времени и труда при монтаже. Чтобы подключить провод к разъему, закрепите конец провода в зажиме и затяните винт.
С другой стороны, в более дорогих сериях распространены т. н. быстроразъемные соединения. Благодаря пружине быстроразъемное соединение открывается вручную электриком.
Поместив в него конец провода, вам нужно только отпустить зажим — этого достаточно, чтобы подключить провод к разъему.
Как установить выключатели света без помощи профессионала — пошаговая инструкция
Подключение выключателя света — не очень сложная задача. Все, что вам нужно, — это несколько простых инструментов и некоторые базовые знания, чтобы справиться с этим без помощи профессионала.

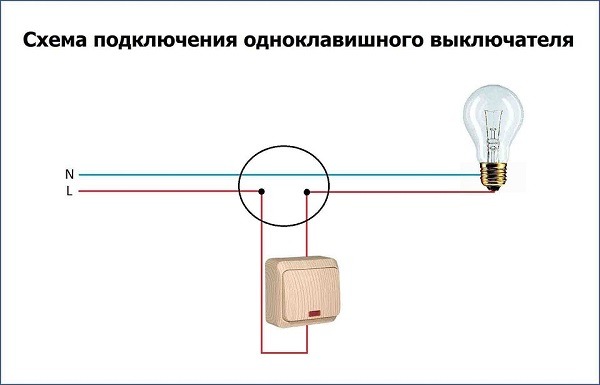

Как подключить однополюсный выключатель света
Давайте начнем подключать! Выключатель света — элемент электроустановки, позволяющий включать лампочку или отключать подачу электроэнергии в любой момент.
Назначение выключателя — замыкать электрическую цепь (ток затем поступает в лампочку, и лампа загорается) или прерывать ее при нажатии.
Внутри электрощитка: фазный провод, нейтральный провод, защитный провод.
Выключатель света монтируется в электрощитке, т. е. в месте, куда специально выведены провода для этой цели.
коричневый или черный — фазный провод питания (L)
синий или серый — нейтральный провод (N)
желто-зеленый — защитный проводник (PE)
Конструкция выключателя света
Три провода, рассмотренные ранее, способствуют безопасному использованию электрического тока.
Фазовый провод — это источник питания, позволяющий включать и выключать свет.
Нулевой провод также необходим для замыкания цепи, с той разницей, что его не нужно «размыкать».
Нейтральный провод (теоретически) подключен к нейтральной точке сетевого трансформатора.
Желто-зеленый, или защитный, провод — это так называемое заземление, повышающее безопасность установки.
Подготовка выключателя света
Сначала давайте обсудим наиболее часто используемые и простые одинарные переключатели.
Как только вы поймете, как подключить этот тип переключателя, вы сможете также обращаться с двойным или двухпозиционным переключателем.

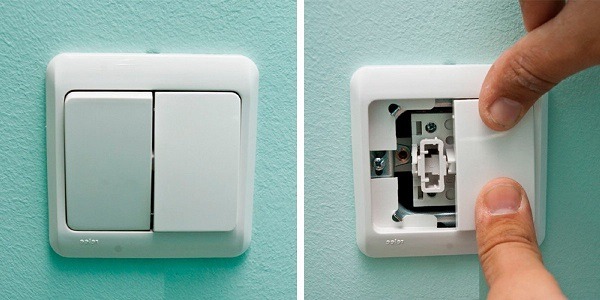

Для установки выключателя света необходимо сначала снять ключ и защитный элемент с передней стороны.

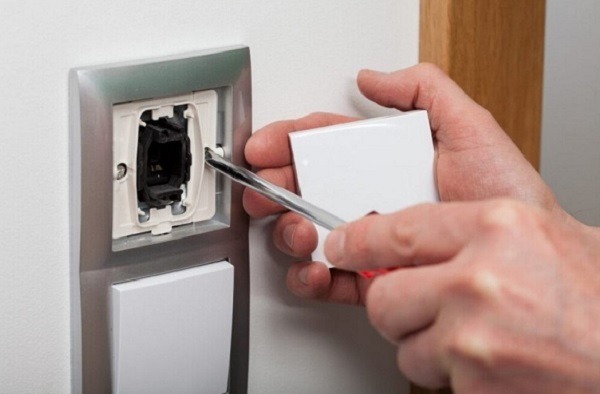

Новый переключатель, вероятно, можно разобрать пальцами. Если вы разбираете старый выключатель, вы можете помочь себе с помощью плоской отвертки.
На задней стороне переключателя имеются отверстия, которые будут использоваться для крепления фазных проводов.
Для правильной работы электрического выключателя соответствующие электрические провода должны быть установлены с одной стороны: один сверху, а другой снизу.
Выключатели разных производителей могут немного отличаться по внешнему виду, поэтому внимательно осмотрите их.
Способ подключения выключателя у всех одинаковый.
Подготовка электрической коробки
Сначала отсоедините все провода от электрической коробки. С помощью тестера убедитесь, что питание отключено.
Разделите провода — обычно отдельные группы соединяются внешним изоляционным слоем.
Силовые кабели будут проходить с одной стороны коробки, а кабели, ведущие к лампе, — с другой.
Иногда в коробке можно найти и блок питания для другого выключателя.
Затем с помощью инструмента для зачистки проводов или острого ножа снимите несколько миллиметров изоляции с концов проводов.
Установка выключателя света
Подключите нейтральные провода (N), т.е. синие, с помощью электрического разъема.
Если какой-либо провод имеет другой цвет, хорошей практикой будет изолировать участок перед концом изолентой соответствующего цвета.
Аналогичная стратегия применима к желто-зеленым защитным проводникам (PE) — поместите их в электрический разъем .
Подключение, казалось бы, «ненужного» защитного кабеля делает использование лампы более безопасным. Снижается риск поражения электрическим током, например, при контакте с корпусом устройства.
Это эквивалентно заземляющему штырю , который входит в состав электрической розетки.

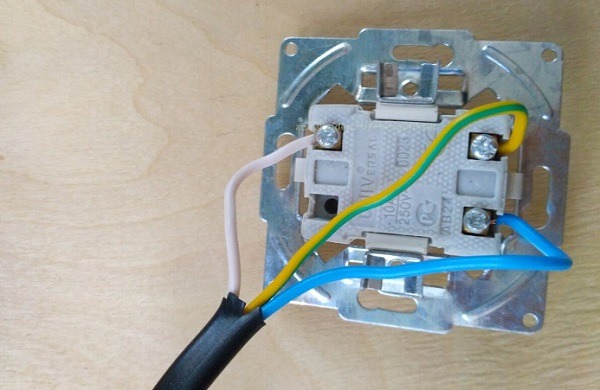

Вставьте фазные провода в соответствующие отверстия на выключателе света.
Помните, что один из них — это шнур питания , а другой — шнур к источнику света (лампе).
Они должны быть соединены строго напротив друг друга — один снизу, другой сверху, по прямой линии.
Если в электрическом щите есть провода для подключения другого выключателя, также разделите их и воспользуйтесь инструментом для зачистки проводов.
С нулевым и защитным проводами работаем так же, как и раньше. Вставьте нейтраль в разъем, уже содержащий нейтральные провода, а защитный провод — в разъем, собирающий защитные провода.
Вставьте фазный провод в выключатель. Выключатель уже оснащен фазным проводом питания и подводящим проводом к лампе.
Вставьте дополнительный провод в отверстие рядом с фазным проводом питания.
Как установить выключатель света — завершение работы

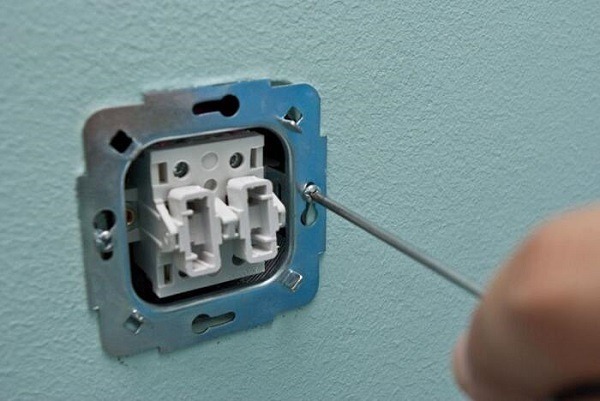

Наконец, прикрепите выключатель к стене. Перед затягиванием крепежных винтов воспользуйтесь уровнем, чтобы убедиться, что выключатель не наклонен после установки.
После того, как все затянуто, установите запорный элемент и ключ. После подключения лампы попробуйте включить предохранители и включить свет.
Теперь вы знаете, как установить выключатель света, и мы можем вас поздравить?

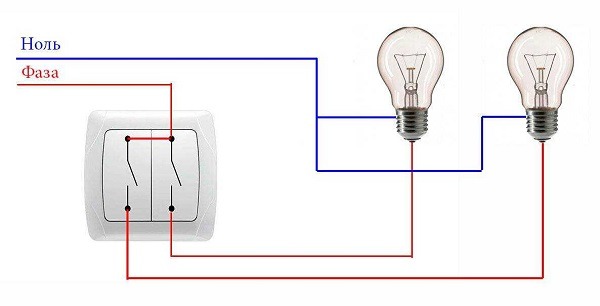

Двойной выключатель света. Как установить выключатели?
А что, если электроустановка в большей степени предусматривает управление освещением? Является ли двойной выключатель непреодолимым препятствием?
Установка двойного выключателя света не представляет особой сложности.
Как и прежде, подключите нейтральный и защитный проводники к соответствующим разъемам.
Где находится шнур питания?
В выключатель необходимо вставить три кабеля: один для питания и два для источников света.
Двухклавишные выключатели обычно имеют три входа. Иногда отверстий больше и на первый взгляд непонятно, как подключать провода.
Тогда стоит присмотреться и проверить, есть ли на двойном переключателе какие-либо маркировки, например, буквы или стрелки.
Шнур питания будет обозначен стрелкой, направленной внутрь выключателя, а шнуры к источникам света будут иметь стрелки, направленные наружу.
Однако стоит помнить, что в старых зданиях подключение выключателя света может оказаться более сложным , особенно если это двойной выключатель.
Иногда защитный проводник отсутствует, а иногда требуется реконструкция всей электроустановки.
Определенно проще заменить выключатель на новый, чем подключать его с нуля самостоятельно.
Если у вас возникли трудности с определением правильного маршрута прокладки кабелей и вы не уверены в правильности подключения, то с чистой совестью воспользуйтесь помощью специалиста.
На какой высоте следует устанавливать выключатель света?
Нормативов, обязывающих устанавливать крепежные элементы на определенной высоте, не существует.
При планировании проектировщики обычно руководствуются общепринятыми стандартами и принципами.
Чаще всего соединители монтируются на высоте 110–120 см от пола, но их можно разместить и на другой удобной высоте.
При определении этого значения стоит учитывать комфорт и соблюдение разумного расстояния от открытого огня, душа или ванны.
Установка выключателей своими руками — это не только экономия, но и возможность сделать свой дом более удобным.
Надеемся, что наши советы помогут вам избежать распространенных ошибок и успешно выполнить установку.
Правильное выполнение установки розеток и выключателей обеспечит вам комфорт и безопасность в доме. Используйте представленные советы и инструкции для успешного завершения работы.
Теперь вы знаете, как установить выключатели. Удачи в вашем проекте!
Следуя этим рекомендациям, вы сможете создать удобную электросеть.
